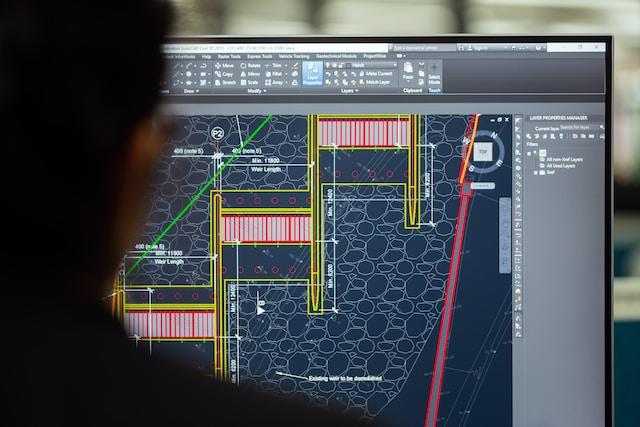

Está em busca de um AutoCAD 3D curso? O AutoCAD é um software de desenho assistido por computador (CAD) amplamente utilizado por arquitetos, engenheiros, designers e outros profissionais que necessitam criar modelos 2D e 3D.
Este programa oferece uma variedade de ferramentas e funcionalidades que, apesar de bastante variáveis, podem ser complexas para iniciantes ou mesmo para usuários com alguma experiência que ainda têm dúvidas sobre como realizar desenhos mais simples e objetivos.
É comum que muitas pessoas fiquem confusas sobre como otimizar seu trabalho, economizando tempo e esforço em tarefas mais básicas. Afinal, há grande quantidade de recursos e configurações disponíveis, que podem tornar o processo de aprendizagem um pouco mais demorado, mas, claro: todo mundo consegue!
Se você está enfrentando dificuldades ou simplesmente quer aprender como tornar seus projetos mais práticos com auxílio do AutoCAD, convido a continuar a leitura conosco. Vou explorar dicas práticas, tutoriais e estratégias que facilitarão seu dia a dia com a ferramenta, viu
Diferença entre desenhar em 2D e em 3D no AutoCAD
O AutoCAD é um software de desenho assistido por computador (CAD) que oferece a capacidade de criar tanto desenhos bidimensionais (2D) quanto tridimensionais (3D). Cada tipo de desenho tem suas próprias vantagens, desvantagens e cenários de aplicação ideais, e entender essas diferenças te ajudará a escolher a abordagem mais adequada para seus projetos.
Desenho 2D
O que é: No desenho 2D, você trabalha em um único plano, criando figuras geométricas como linhas, círculos e polígonos. Esses desenhos são planos e não têm profundidade.
Quando é indicado: Os desenhos 2D são ideais para representações simplificadas, como plantas baixas, diagramas elétricos e desenhos esquemáticos. São rápidos de produzir e fáceis de entender, tornando-os perfeitos para documentação técnica.
Diferenças principais: Menos recursos de computador são necessários, e as ferramentas são geralmente mais simples e diretas. A criação de uma planta pode ser realizada em 2D.
Desenho 3D
O que é: No desenho 3D, criam-se objetos com profundidade, altura e largura. Possibilitando, assim, uma representação mais realista do objeto, completa com sombras e perspectivas.
Quando é indicado: Os desenhos 3D são ideais quando você precisa de uma representação mais realista, que mostre como um objeto se parecerá quando construído ou fabricado. São frequentemente usados em design de produtos, arquitetura e engenharia civil para criar protótipos visuais.
Diferenças principais: O desenho 3D exige mais poder de processamento e habilidades mais avançadas. É possível criar renderizações realistas, realizar análises de elementos finitos e até mesmo simulações.
Em geral, o desenho 2D é mais rápido e menos exigente em termos de recursos, adequado para esboços, planos e documentação. O 3D, por outro lado, oferece uma riqueza de detalhes e é melhor para visualizações e apresentações mais avançadas.
Muitas vezes, profissionais começam com esboços 2D para planejar e, depois, passam para o 3D para o desenvolvimento e visualização mais aprofundados. Cada abordagem tem seu lugar, e a escolha entre as duas dependerá das necessidades do seu projeto.
Uma planta de casa pode ser feita facilmente em 2D, enquanto um projeto arquitetônico de decoração seria mais interessante no 3D, por exemplo!
Desenhar em isométrico no AutoCAD
Desenhar um isométrico no AutoCAD é bem simples quando você entende o passo a passo. Esse tipo de desenho oferece uma forma tridimensional de visualizar um objeto em 2D. Então, vamos lá!
- Passo 1: Configurar o ambiente de trabalho | Abra o AutoCAD e crie um novo arquivo. Digite "SNAP" na linha de comando e ajuste o espaçamento para algo como 0.5 ou 1, dependendo do tamanho do seu projeto.
- Passo 2: Ativar o modo isométrico | Digite "ISOPLANE" na linha de comando ou pressione a tecla "F5" até que o cursor mude para isométrico. Você verá que o cursor se transformará em uma espécie de diamante, indicando que o modo isométrico está ativo.
- Passo 3: Escolher o plano | Você tem três opções para escolher: Isoplane Left, Isoplane Top e Isoplane Right. Para alternar entre eles, você pode simplesmente pressionar a tecla "F5".
- Passo 4: Comece a desenhar | Use comandos de desenho como "LINE" ou "PLINE" para começar a criar seu desenho isométrico. Por exemplo, para desenhar uma linha, digite "LINE" e pressione Enter. O AutoCAD pedirá o ponto inicial e final da linha.
- Passo 5: Detalhes e finalizações | Você pode adicionar mais detalhes usando outros comandos, como "ARC" para criar curvas ou "CIRCLE" para círculos. Lembre-se de permanecer no modo isométrico para manter a perspectiva.
Depois que você terminar, adicione dimensões ou textos para tornar o desenho mais informativo. - Passo 6: Salve e revise | Quando estiver satisfeito com o seu desenho, salve-o e faça uma revisão final para garantir que tudo esteja em ordem.
E aí está, você acabou de desenhar um isométrico no AutoCAD! Viu como é simples? Outra funcionalidade simples é a de criação de blocos no AutoCAD. Agora você pode aplicar essas habilidades em projetos mais complexos e impressionar a todos com suas habilidades em desenho técnico!
Ferramentas avançadas de desenho 3D no AutoCAD
O AutoCAD é uma ferramenta muito interessante quando se trata de desenho 3D. Dessa forma, não só permite que você crie designs precisos, mas também oferece uma variedade de funcionalidades para aprimorar seus projetos.
Abaixo, vou explorar quatro funcionalidades importantes do AutoCAD para o desenho 3D: Modelagem de sólidos, modelagem de superfícies, edição de sólidos e superfícies e renderização.
Modelagem de sólidos
A modelagem de sólidos é essencialmente o processo de criar objetos tridimensionais que são "sólidos", o que significa que têm volume e são completamente tridimensionais. Isso é feito usando uma série de comandos específicos como BOX para criar uma caixa ou CYLINDER para fazer um cilindro.
O bacana da modelagem de sólidos é que possibilita grande precisão. Você pode especificar dimensões exatas, tornando-a ideal para engenharia e arquitetura, onde a precisão é super necessária. Além disso, os modelos sólidos são mais fáceis de analisar em termos de propriedades físicas, como centro de massa e momentos de inércia.
Modelagem de superfícies
Enquanto a modelagem de sólidos lida com objetos que têm volume, a modelagem de superfícies foca na "pele" dos objetos, sem se preocupar com o volume interno. Esta técnica é amplamente usada em design industrial e automotivo, onde a forma e o fluxo são mais importantes do que a estrutura interna do objeto.
Você pode criar superfícies complexas usando comandos como SURFNETWORK ou SURFLOFT. Essas superfícies podem ser curvas ou planas e são manipuladas para criar formas altamente complexas e estilizadas.
Edição de sólidos e superfícies
Depois de criar seu modelo, seja ele um sólido ou uma superfície, você provavelmente precisará fazer algumas alterações. O AutoCAD oferece uma série de comandos de edição que permitem que você modifique seus modelos facilmente.
Por exemplo, o comando FILLET é usado para arredondar arestas em um modelo sólido, enquanto TRIM e EXTEND podem ajustar as superfícies de acordo com as exigências do projeto.
A edição de sólidos e superfícies no AutoCAD é quase como esculpir um bloco de argila digital, dando-lhe a flexibilidade para criar exatamente o que você imaginou.
Renderização
A renderização é o toque final no processo de design 3D. É aqui que você transforma seu modelo técnico em uma imagem realista. Com a funcionalidade de renderização do AutoCAD, você pode adicionar texturas, iluminação e sombras ao seu modelo, criando uma representação visual que pode ser usada em apresentações ou materiais promocionais.
O AutoCAD oferece várias opções de renderização, desde rápidas pré-visualizações até renderizações de alta qualidade que podem levar algum tempo para serem processadas. A ideia é fornecer uma visão realista de como o projeto final parecerá em seu ambiente pretendido.
Criação de seções transversais
Uma das funcionalidades mais úteis para engenheiros e arquitetos é a capacidade de criar seções transversais em modelos 3D. Isso ajuda a entender a estrutura interna de um objeto ou edifício sem ter que dissecá-lo fisicamente. No AutoCAD, você pode utilizar comandos como SLICE ou SECTIONPLANE para gerar essas seções.
Comandos de visualização 3D
Quando você está trabalhando em um projeto 3D, a capacidade de visualizar o objeto de diferentes ângulos faz toda a diferença, não é mesmo? O AutoCAD oferece diversos comandos de visualização que permitem isso.
Utilizando comandos como 3DORBIT, PAN e ZOOM, você pode rodar, mover e aproximar ou afastar a visão do seu modelo. Esses comandos são ideais para inspeções detalhadas e para garantir que tudo está alinhado e dimensionado corretamente.
Blocos dinâmicos em 3D
Blocos dinâmicos são uma maneira de criar e gerenciar componentes recorrentes em seus desenhos, como janelas em um edifício ou parafusos em uma máquina. Você pode parametrizar diferentes aspectos do bloco, como dimensões ou orientação, permitindo uma variedade de utilizações sem ter que criar um novo bloco para cada variação.
Aprenda também como dimensionar no AutoCAD.
Simulação de movimento
Outra funcionalidade avançada é a simulação de movimento. É especialmente útil para designers industriais ou engenheiros mecânicos que precisam entender como as diferentes partes de uma máquina interagem entre si.
Com o AutoCAD, você pode definir restrições mecânicas e então rodar simulações que mostram como os componentes se moverão em condições reais. Assim sendo, não só ajuda a identificar possíveis problemas antes que eles ocorram, mas também serve como uma ferramenta de apresentação para stakeholders ou membros da equipe.
Ah, e a dica final: combine AutoCAD com CHATGPT para aumentar a sua produtividade!
Quando combinado com o AutoCAD, o ChatGPT se transforma em um assistente de design (...) pode auxiliar os engenheiros na automatização de tarefas repetitivas, sugerir melhorias de design e contribuir para a resolução de desafios complexos.
VBO Engenharia
Enfim... como vimos até aqui, as funcionalidades avançadas do AutoCAD para desenho 3D oferecem uma ampla gama de possibilidades para profissionais de diversas áreas. Seja você um arquiteto, um engenheiro ou um designer...
Entender essas funcionalidades elevará a produtividade do seu trabalho, permitindo que execute projetos mais complexos e detalhados com maior precisão e o melhor: em menos tempo.
E então, tem mais alguma dúvida sobre o Autocad 3D curso? Já tentou aprender? Quais são as suas dicas? Comente aqui comigo! Ah, e uma dica: já pensou em contratar um professor para aulas particulares? Pode fazer total diferença!
